Цифровой микроскоп для пайки

Устройства этого класса (Andonstar серии AD: AD206, AD207, AD210) специально разработаны с большим фокусным расстоянием. Если поднять камеру на самый верх штатива, они выдают очень широкое поле зрения (FOV) и минимальное оптическое приближение в районе 5x–10x, что идеально подходит для пайки.

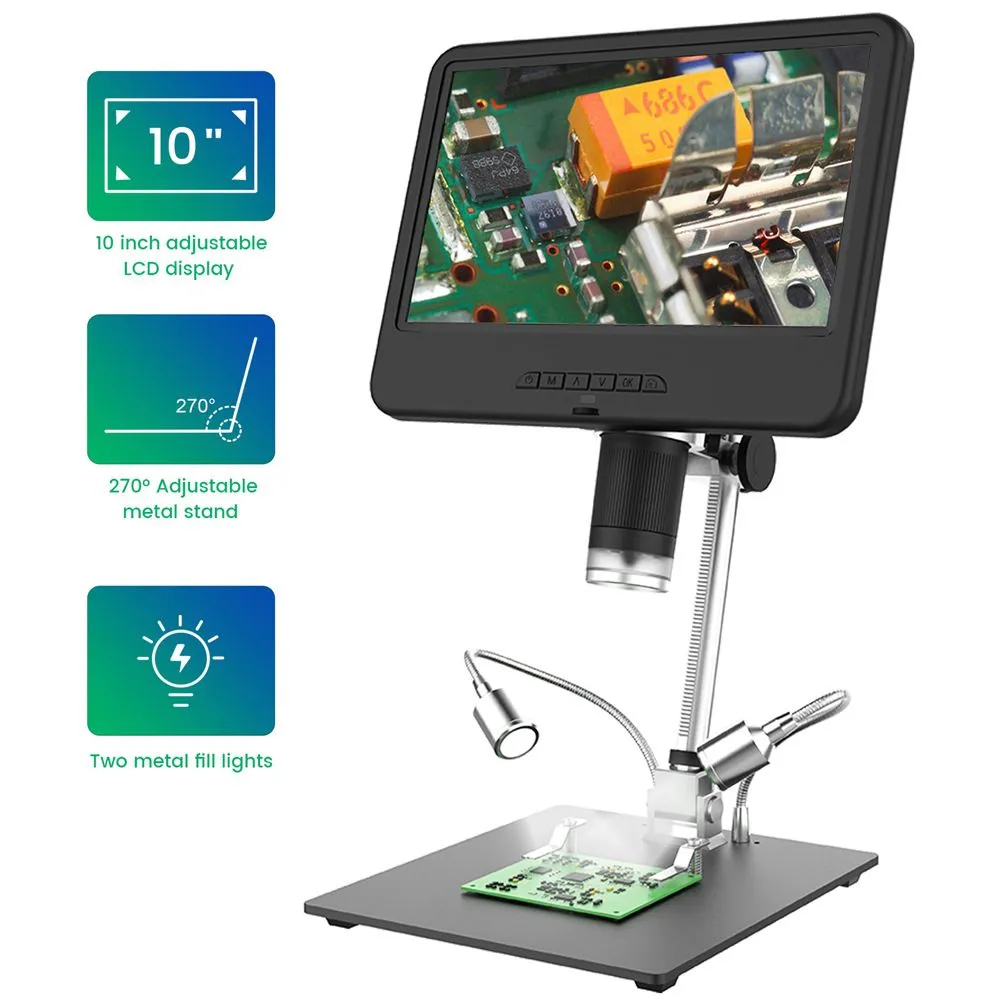

Andonstar AD210

• Диапазон увеличения: от 5X до 260X.
• Матрица: 2 Мп
• Поле зрения: на максимальной высоте в кадр целиком помещается объект размером примерно 6.3 × 3.5 см, что делает прибор удобным для осмотра крупных монет или общего плана печатных плат.
• Монитор: 10"
• Подсветка
• Внешнее питание
• Площадка: пластик
• Цена: от 5 553 руб.

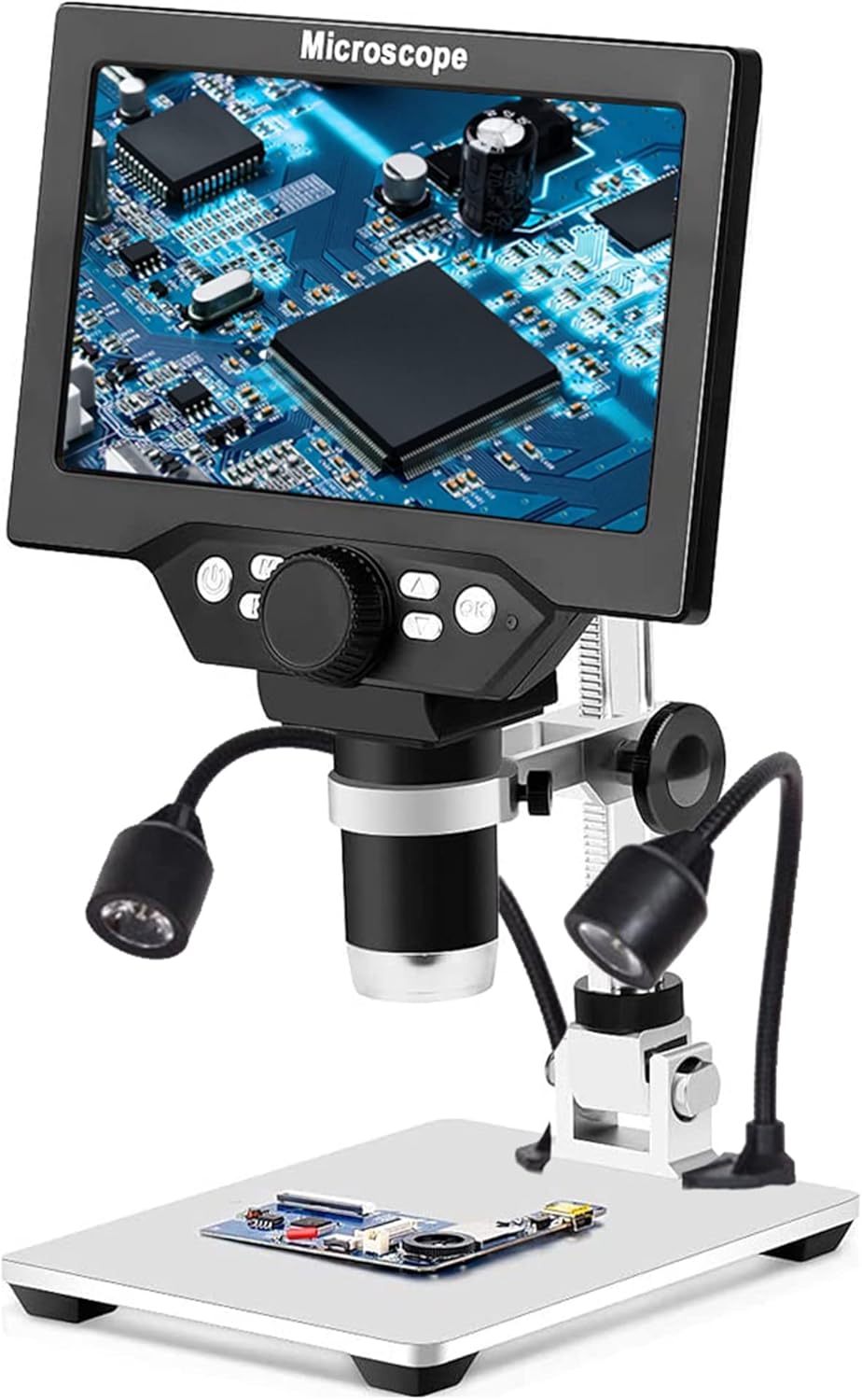

Mustool G1200

Самый популярный народный выбор. Он оснащен большим 7-дюймовым экраном. Главный плюс — наклонный штатив. Если поднять камеру на максимум и немного отклонить штангу назад, оптическое приближение падает до минимума (в районе 7x–10x), давая огромное рабочее пространство для рук и паяльника.

Mustool G1000

Усеченная версия G1200. Это компромиссный вариант для тех, кто хочет большой экран, но жестко ограничен бюджетом. Цена: ~2 200 – 2 800 рублей. Экран: Большой, 5.5 дюймов.

Как получить минимальное увеличение: Он комплектуется штативом с возможностью наклона штанги назад (как у флагманского G1200). При максимальном поднятии вверх и наклоне штанги фокусное расстояние увеличивается, а кратность падает до ~8x–10x. Это даёт широкую картинку и удобство при работе руками (паяльником, пинцетом).

Mustool G600

Младший брат предыдущей модели с экраном 4.3 дюйма. На максимальной высоте штатива он также позволяет получить очень слабое увеличение и широкий обзор. Он стоит дешевле, поэтому гарантированно укладывается в нижнюю границу бюджета (около 2 000 – 2 500 рублей).

Цифровой микроскоп G600 представляет собой популярную OEM-модель, которая производится на китайских фабриках и выпускается на рынок под брендами различных локальных поставщиков и торговых марок: Mustool G600, Noyafa G600, Beyond G600.

Камера-модуль на сенсоре Sony STARVIS или OmniVision

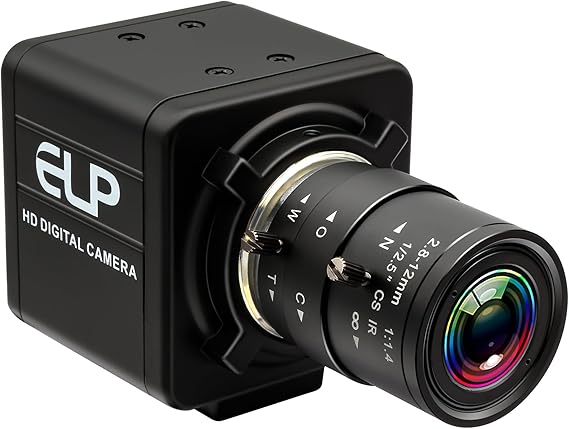

1. Шаг 1. Покупка модуля: Вы покупаете плату камеры, которая уже с завода закована в аккуратный металлический мини-кубик с объективом и USB-проводом. Ищите модели на чипах Sony IMX291 или OmniVision OV5640. Их цена на маркетплейсах укладывается в 2 500 – 3 800 рублей.
2. Шаг 2. Подключение (UVC протокол): Камера не требует драйверов. Вы вставляете кабель в компьютер или ноутбук, открываете любую программу (хоть стандартную "Камера" в Windows, хоть AMCap) и видите трансляцию без задержек на большой экран.
3. Шаг 3. Установка: Поскольку у кубика снизу есть стандартная штативная резьба 1/4 дюйма, его можно накрутить на любой копеечный настольный трипод для телефона или закрепить на струбцине к краю стола.

Основные преимущества перед обычными микроскопами:
Дистанция работы: Камера может находиться на расстоянии 15–30 см от объекта, не мешая вашим рукам.
Динамический диапазон (WDR): Матрицы Sony отлично справляются с бликами от пайки, металла или глянцевых поверхностей (картинка не будет слепнуть в белых пятнах).

Модель на базе сенсора Sony IMX291 — это превосходный выбор для макросъемки и инспекции плат, но вам важно учесть одно ключевое изменение: этот сенсор имеет физическое разрешение 2 Мп (Full HD 1080p), а не 5 Мп. Однако в данном случае 2 Мп от Sony будут работать значительно лучше, чем «дешевые» китайские 5 Мп. Матрица Sony IMX291 относится к профессиональной серии Starvis (с обратной засветкой) и обладает феноменальной светочувствительностью (до 0.001 Lux) и широким динамическим диапазоном (WDR 80 dB). На практике это означает, что блестящие контакты при пайке не будут превращаться в белые слепящие пятна, а картинка при слабом освещении останется идеально чистой.

Вбивайте в строку поиска: «Камера USB Sony IMX291 2.8-12мм» или «Arducam IMX291 2.8-12mm USB».

Характеристики и особенности работы на 5x:
• Сенсор: Sony IMX291 (размер 1/2.8 дюйма). Крупный физический размер пикселя обеспечивает сочные цвета и отсутствие «зернистости».
• Разрешение: 1920 × 1080 пикселей (Full HD). На мониторе ПК картинка будет выглядеть идеально четкой за счет качественной оптики объектива.
• Объектив: Варифокальный 2.8–12 мм с резьбой CS-Mount.
• Как получить 5x: Выставляете фокусное расстояние объектива примерно на середину (~6–8 мм). Поднимаете камеру над столом на высоту 15–20 см. С помощью кольца FOCUS ловите резкость. Вы получите честное 5-кратное увеличение, при котором в кадр поместится крупный рабочий участок, а паяльник не будет задевать объектив.
• Плавность картинки: Камера выдает честные 30 кадров в секунду (FPS) в Full HD, поэтому картинка на экране будет идти плавно, без шлейфов и задержек за движением ваших рук.

Модели на оригинальном чипе Sony IMX291 стоят чуть дороже аналогов от OmniVision и обычно находятся у самой верхней границы вашего бюджета (3 500 – 4 000 рублей).

Где и как искать: AliExpress (самый выгодный вариант) Цена: ~3 100 – 4 500 рублей. Что вбивать в поиск: Sony IMX291 USB 2.8-12mm.Проверенные производители: Ищите бренды ELP (один из главных производителей таких камер-кубиков), Sufco или PU'Aimetis. Они гарантированно ставят оригинальные чипы Sony и качественные стеклянные объективы.

Настольный штатив для камеры: https://www.wildberries.ru/catalog/457247738/detail.aspx

Смартфон в качестве микроскопа

Самый простой вариант - использовать жесткий шарнирный кронштейн-держатель для телефона на струбцине (его часто называют Magic Arm).

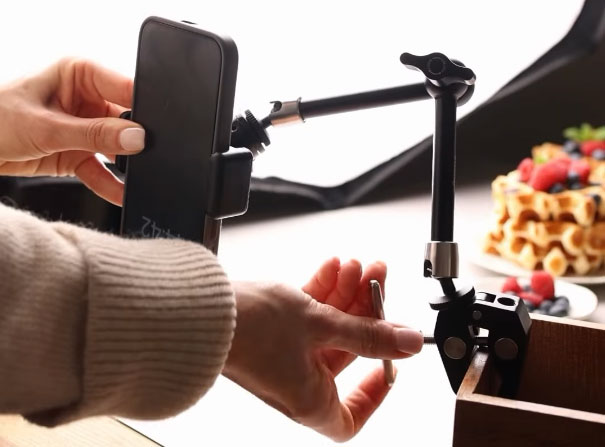

Шарнирный кронштейн Magic Arm 11" (в комплекте со струбциной Crab Clamp). Полупрофессиональное металлическое крепление из двух плеч с центральным фиксирующим вентилем. Одним поворотом ручки ослабляются или намертво зажимаются сразу все три сустава. К столу крепится мощным зажимом-крабом. Цена: ~600 – 1200 рублей (зависит от комплектации зажимом для телефона).
